VSLAM

1. 概述

本章节介绍 VSLAM 功能以及如何使用 XVSDK 快速开始一个 VSLAM 编程。

2. 特性

2.1 VSLAM 工作模式

Xvisio VSLAM支持两种模式：一种是混合模式(mix mode), 也就是 VSLAM 算法一部分运行在 Xvisio 设备端，一部分运行在 SDK 端 ;另外一种模式是边缘模式(edge mode) ,SLAM 算法完全跑在 Xvisio 设备端。
两种方式由用户根据所使用的场景来自由选择和切换模式，通常大部分场景都使用混合模式，在一些较弱能力的 CPU 环境可以使用边缘模式。

2.2 VSLAM 中心点

VSLAM 是以 Xvisio 设备的 IMU 器件为中心点, VSLAM 启动后会基于设备重力方向建立 VSLAM 坐标系，坐标系原点在每次 VSLAM 启动时的IMU 器件上，启动时原点的 6DOF 的 x、y、z值为0，pith、yaw、roll 的值是当前 IMU 器件的 rotation。

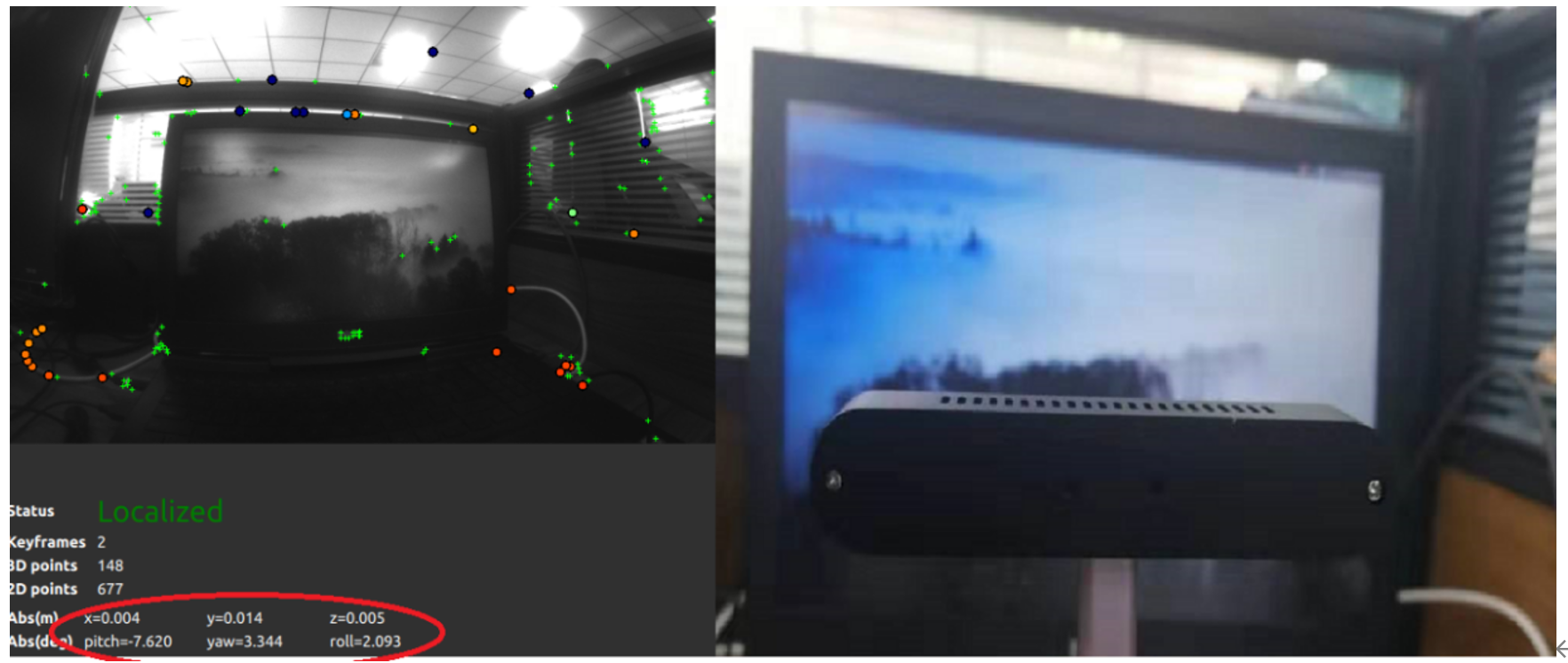

设备以水平放置启动：

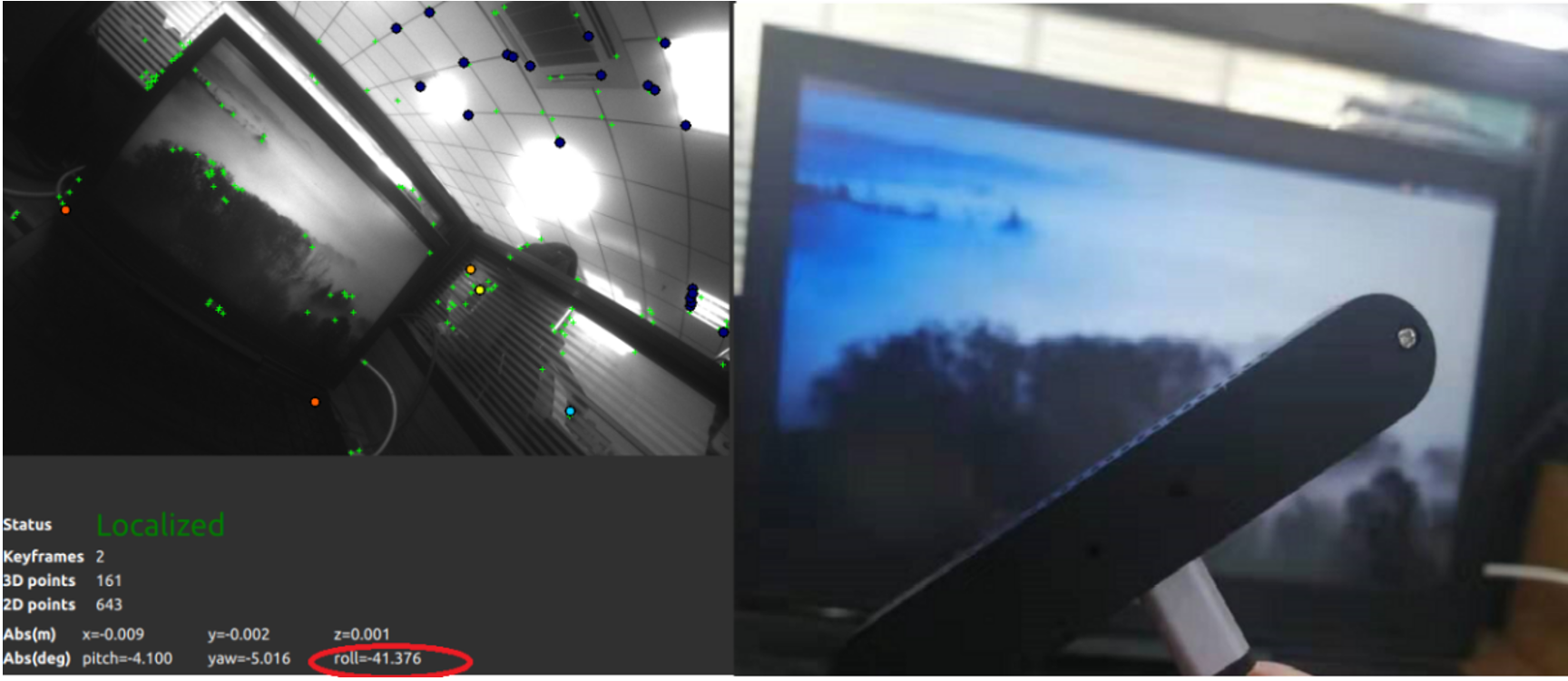

设备以倾斜放置启动：

2.3 VSLAM 坐标系

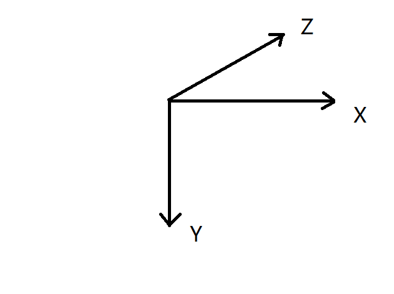

Xvisio VSLAM坐标系默认右手坐标系，X轴向右正方向，Y轴向下正方向，Z轴向前正方向，示意图如下所示：

2.4 6DOF

2.4.1 6DOF Pose 结构体

6DOF Pose 支持3种格式（欧拉角，旋转矩阵，四元数）表示rotation，6DOF结构体如下所示：

struct Pose : public details::PosePred_<double> {
    Pose();
    /**
    * @brief Construct a pose with a translation, rotation, timestamps and confidence.
    */
    Pose(Vector3d const& translation, Matrix3d const& rotation,
          double hostTimestamp = std::numeric_limits<double>::infinity(), std::int64_t edgeTimestamp = (std::numeric_limits<std::int64_t>::min)(), double c=0.);
    /**
     * @brief Prediction of the pose based on angular and linear velocity and acceleration.
     * @param dt amount of prediction (in s)
     * @return The predicted (2nd order extrapolation) of the orientation.
     */
    Pose prediction(double dt) const;
};

hostTimestamp 的time base 是host端，以host端boot开始计时（从0开始计时）；
deviceTimestamp 的time base 是device端，以device boot开始计时（从0开始计时）；
confidence 是6dof的可信赖level,值为0表示lost ,1表示信任度最高。

2.4.2 获取 6DOF

Xvisio VSLAM支持三种获取 6DOF 方式:

1. 回调方式
   先注册回调函数，由 SDK 根据帧率主动触发回调并传参 6DOF 数据。
   实时性要求一般的应用使用，流程简便。
   device->slam()->registerCallback( poseCallback );
   callback的帧率一般由imu的帧率决定（6DOF使用imu做fusion）。
2. getpose()方式
   由应用主动调用接口函数来获取最新的 6DOF 位姿。
   实时性要求高的调用方式，由应用设计流程来实时获取最新位姿。
   bool getPose(Pose &pose, double prediction) ;
   开发者可以调用这个接口，主动获取6DOF 数据，同时可以设置prediction time，但建议小于0.016（16ms，如果prediction过大，6DOF预测不一定准确）。
3. getposeAt()方式
   由应用主动调用接口函数来获取指定时间戳的 6DOF 位姿，通常用来需要同步功能时，例如传参 RGB 帧的时间戳可以获取对应这一帧 RGB 图像的位姿。
   bool getPoseAt(Pose& pose, double timestamp);

2.5 VSLAM 建图模式

2.5.1 VIO

VIO模式不包含地图 loopclosure，随着里程计数增加，累计误差也会增加。VSLAM 启动默认都是 VIO模式，实现VIO功能，主要使用下面几个接口：

bool start();
bool stop();
int registerCallback(std::function<void (xv::Pose const&)>);
bool unregisterCallback(int callbackId);
bool getPose(Pose &pose, double prediction) ;

接口调用流程如下所示：

1. 注册lost callback；
2. 调用start()，开启SLAM；
3. 调用getPose（）获取6DOF；
4. 调用stop()，停止SLAM。
   具体code参考demo-api.cpp（case 2，case3）,demo-api 。

2.5.2 Online Loopclosure

不需要提前建图，使用的过程中，在线建图，并在后台实时检测是否闭环，如果闭环后，会做loopclosure优化，缺点是地图只保存在内存中，重启设备后，并不能复用。
online loopclosure的调用接口和 VIO 模式很接近，只有一个设置的区别，使用到的接口如下：

bool start();
bool stop();
bool xv::SlamEx::setEnableOnlineLoopClosure(bool enable);
int registerCallback(std::function<void (xv::Pose const&)>);
bool unregisterCallback(int callbackId);
bool getPose(Pose &pose, double prediction) ;

接口调用流程如下所示：

1. 注册lost callback；
2. 调用setEnableOnlineLoopClosure(true)，使能Online LoopClosure；
3. 调用start()，开启SLAM；
4. 调用getPose（）获取6DOF；
5. 调用stop()，停止SLAM。

2.5.3 CSLAM

实现CSLAM功能，主要使用下面几个接口：

bool start();
bool stop();
bool loadMapAndSwitchToCslam(std::streambuf &mapStream, std::function<void (int)> done_callback, std::function<void (float)> localized_on_reference_map);
bool saveMapAndSwitchToCslam(std::streambuf &mapStream, std::function<void (int, int)> done_callback, std::function<void (float)> localized_on_reference_map);

建图的步骤：
要建立一个好的地图，你必须首先考虑如何使用地图。地图必须包含应用程序所需的视点。如果最终应用程序在另一个房间，则没有理由在当前房间中记录地图。类似地，如果最终应用程序将显示地面上的一些虚拟对象，则没有理由将地图记录到使用摄像头向上看的房间中。应用程序要移动的路径应该是记录地图的最终路径。为了保证一个好的循环闭合，在同一条路径上走两次：例如，从一个起点开始，走开，回到起点，然后再次在同一条路径上走开，然后回到起点结束。在记录过程中，在同一条路径上行走两次，可以保证在循环闭合检测的不同记录视点之间有很好的重叠。在做这个地图记录时，重要的是避免快速移动或面对没有特征的区域。
Sample:
具体code参考demo-api.cpp（case 20，case21），demo-api 。
下面是API调用流程和示意图，按两种使用场景介绍：
场景1：建图后切换到CSLAM

API调用流程：

1. VSLAM start()
   device->slam()->start(xv::Slam::Mode::Mixed);
   如果不使用callback方式获取6dof可以不用注册
   device->slam()->registerCallback( poseCallback );
2. 调用saveMapAndSwitchToCslam，自动保存地图并切换到cslam,调用时需要传参 map stream，done_callback 函数以及localized_on_reference_map 函数,示例:
   device->slam()->saveMapAndSwitchToCslam(mapStream,cslamSavedCallback, cslamLocalizedCallback);
   saveMapAndSwitchToCslam详细查询，可以使用C++ 应用接口查询.
3. 建图过程中，6DOF获取会同时生效，已注册6DOF callback的会触发，或者可以通过getPose()方式获取6DOF
4. 调用stop()，停止cslam
   device->slam()->stop();

场景2：Load 已有地图后切换到CSLAM

1. VSLAM 启动 , 注册6DOF callback（如果使用callback方式获取6DOF,需要注册）
   device->slam()->start(xv::Slam::Mode::Mixed);
   device->slam()->registerCallback( poseCallback );
2. 调用loadMapAndSwitchToCslam ，自动装载地图并切换到cslam,调用时需要传参 map stream，done_callback 函数以及localized_on_reference_map 函数,示例:
   device->slam()->loadMapAndSwitchToCslam(mapStream,cslamSwitchedCallback, cslamLocalizedCallback);
   loadMapAndSwitchToCslam 详细查询，可以使用C++ 应用接口查询.
3. 建图过程中，6DOF获取会同时生效，已注册6DOF callback的会触发，或者可以通过getPose()方式获取6DOF。
4. 调用stop()，停止CSLAM
   device->slam()->stop();

3. VSLAM 代码:

• 定义 Xvisio Device
  std::shared_ptr<xv::Device> device = nullptr;
• 读取 device_list,超时 10 秒(推荐值，也可以缩短)
  auto device_list = xv::getDevices(10., "");
• 判断获取的 devices 是否为空，为空则失败

  if (device_list.empty())`
  {
          LOG(LOG_Function,"initDevice faiiled:Timeout for device detection.");
          return false;
  }



• 获取 device （这里只针对单设备，多设备请参考相应文档描述）
  device = device_list.begin()->second;
• 启动Online LoopClosure，如果不调用这句话那么默认就是 VIO 模式
  std::static_pointer_cast<xv::SlamEx>(device->slam())->setEnableOnlineLoopClosure(true);
• 启动混合模式 VSLAM
  device->slam()->start(xv::Slam::Mode::Mixed);
• 启动边缘模式 VSLAM
  device->slam()->start(xv::Slam::Mode::Edge);
• 回调方式获取 6DOF 位姿

  int poseId = -1;
  poseId = device->slam()->registerCallback([](const xv::Pose& pose){
      ...
      });



• getPose() 方式获取 6DOF 位姿 ,这里预测设置了10ms

  double prediction = 0.010;
  bool ok = device->slam()->getPose( pose, prediction );
  if ( !ok ) {
  ...//failed.
  }



• getPoseAt() 方式获取 6DOF 位姿,这里指定的时间戳为伪代码'spec_TS'

  double t = spec_TS;
  xv::Pose poseAt;
  bool ok = device->slam()->getPoseAt( poseAt, t );
  if ( !ok ) {
  ...//failed.
  }


• CSlam 建图

  std::filebuf mapStream;`
  if (mapStream.open(map_filename, std::ios::binary | std::ios::out | std::ios::trunc) == nullptr) {
                  std::cout << "open " << map_filename << " failed." << std::endl;
                  break;
              }
  device->slam()->saveMapAndSwitchToCslam(mapStream, cslamSavedCallback, cslamLocalizedCallback);


  注册的callback实现参考:

  void cslamSavedCallback(int status_of_saved_map, int map_quality)
  {
      std::cout << " Save map (quality is " << map_quality << "/100) and switch to CSlam:";
      switch (status_of_saved_map)
      {
          case  2: std::cout << " Map well saved. " << std::endl; break;
          case -1: std::cout << " Map cannot be saved, an error occured when trying to save it." << std::endl; break;
          default: std::cout << " Unrecognized status of saved map " << std::endl; break;
      }
      mapStream.close();
  }
  void cslamLocalizedCallback(float percent)
  {
      static int k = 0;
      if (k++ % 100 == 0) {
          localized_on_reference_percent = static_cast<int>(percent * 100);
          std::cout << "localized: " << localized_on_reference_percent << "%" << std::endl;
      }
  }



• CSlam 装载已有地图

  device->slam()->loadMapAndSwitchToCslam(
                  mapStream,
                  cslamSwitchedCallback,
                  cslamLocalizedCallback
              );



  注册的callback实现参考:

  void cslamSwitchedCallback(int map_quality)
  {
      std::cout << " map (quality is " << map_quality << "/100) and switch to CSlam:";
      mapStream.close();
  }
  void cslamLocalizedCallback(float percent)
  {
      static int k = 0;
      if (k++ % 100 == 0) {
          localized_on_reference_percent = static_cast<int>(percent * 100);
          std::cout << "localized: " << localized_on_reference_percent << "%" << std::endl;
      }
  }


• SLAM停止
  此处用到的 poseId 是注册callback时赋值。

  device->slam()->unregisterCallback(poseId);
  device->slam()->stop();
