all_stream

1 概述

all_stream 示例演示了 Xvisio 设备和对应 SDK API 的所有基本功能，提供了执行功能对应的示例代码。

2 构建和运行

2.1 Linux/Ubuntu

2.1.1 Cmake 构建

1. 首先需要在 Linux/Ubuntu 主机上安装 Xvisio SDK，可以参考 SDK 安装指南。
2. 启动终端并导航到 all_stream 安装路径 "/usr/share/xvsdk/all_stream" ，或者复制 "/usr/share/xvsdk/all_stream" 到工作目录后导航到“all_stream"目录。
   cp -r /usr/share/xvsdk/all_stream <path_to_work>
cd <path_to_work>/all_stream
3. Cmake生成 Makefile
   mkdir build
cd build
cmake ..
4. 构建
   make
   构建成功会生成名称叫‘all_stream’的可执行二进制程序。

2.1.2 运行

1. 使用 USB 线连接 Xvisio 设备和 Ubuntu 主机。
2. 查看 USB 设备状态，在任意位置打开终端输入：
   lsusb
   观察终端输出usb状态信息，其中 VID:PID 为"040e:f408" ,设备名为"MCCI XVisio vSLAM" 的USB 设备即为 Xvisio 设备。
   通过 Xvisio 设备的 USB Bus 号和对应的总线的 hub 类型来确认当前设备枚举是 USB3.0 或USB2.0 。
   请确保 Xvisio 设备的正确枚举
   以上描述见下图：

3. 启动终端并导航到 <path_to_work>/all_stream/build 目录
   ./all_stream
   执行这一步前需要确保程序已成功构建并生成了‘all_stream’的可执行二进制程序。

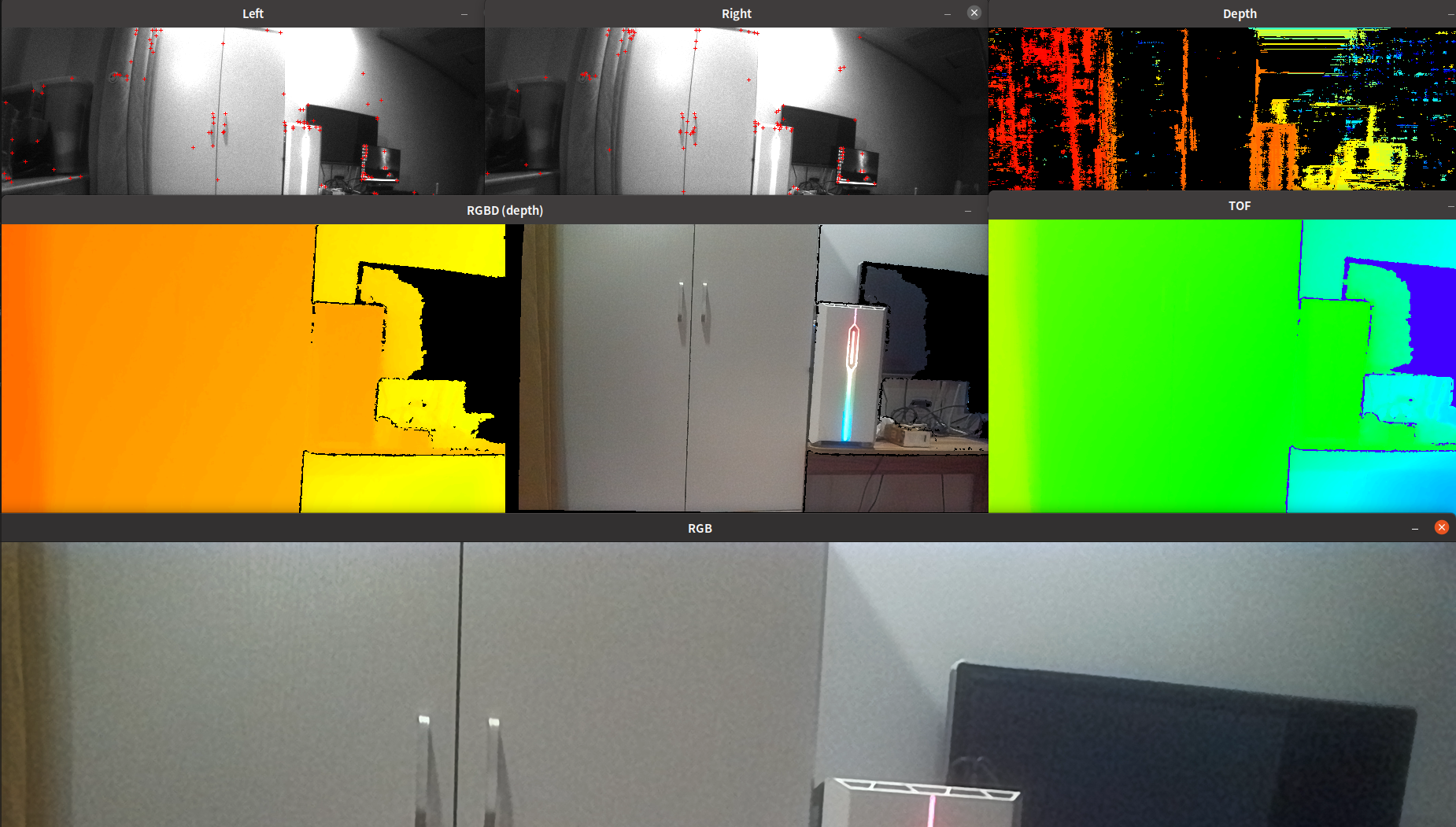

   打开成功后，会显示Xvisio 设备支持的所有功能画面。


2.2 Windows10/11

2.2.1 构建

1. 首先需要在 Windows 主机上安装 Xvisio SDK，可以参考 SDK 安装指南。
2. 安装 SDK 成功后，进入安装目录里的 all_stream 示例目录,例如:C:\Program Files\xvsdk\samples\all_stream 。
3. visual studio 编译

• 需要预装visual studio，目前支持2017和2019两个版本,点击进入官网2019版本下载页面
• 需要预装cmake,点击下载后安装。

4. cmake 生成 sln 文件

• 启动 windows powershell 工具并导航到安装目录下 all_stream 目录。
• 根据当前的 visual studio 版本执行对应的生成工程命令:

  版本	cmake 命令
  VS2019 64位	cmake -G "Visual Studio 16 2019" -A x64
  VS2019 32位	cmake -G "Visual Studio 16 2019" -A Win32
  VS2017 64位	cmake -G "Visual Studio 15 2017" -A x64
  VS2017 32位	cmake -G "Visual Studio 15 2017" -A Win32

• all_stream 目录里会生成 all_stream.sln 文件
• 使用 visual studio 打开 all_stream.sln
• 构建(生成) 解决方案中 all_stream 项目，构建成功会在对应目录中生成 all_stream.exe 。

2.2.2 运行

1. 使用 USB 线连接 xvisio 设备和 Windows 主机。

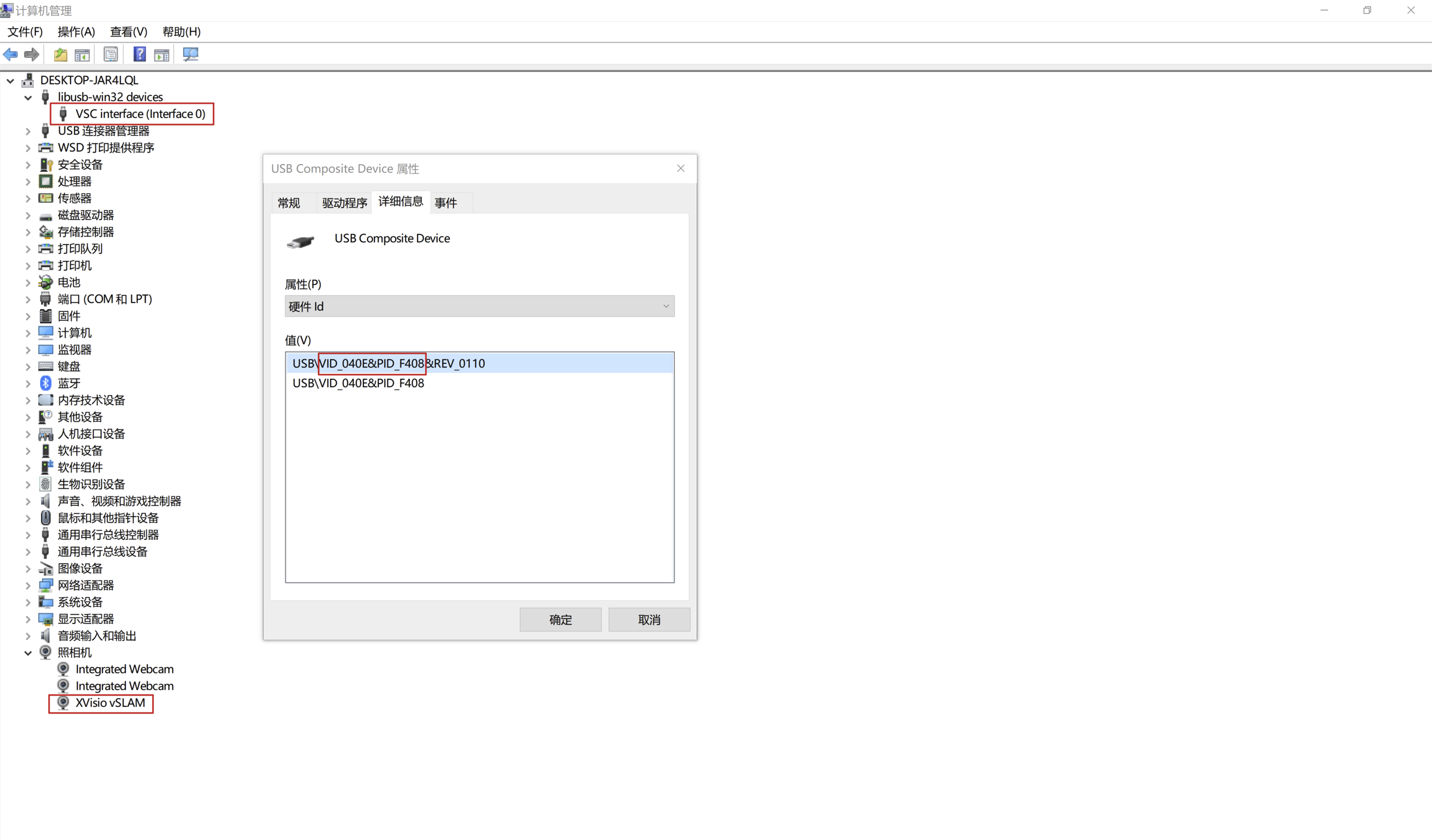

2. 使用 USB 连接 Xvisio 设备到 PC，如果 Xvisio 设备连接正常，那么通常会有3个设备枚举，可以通过系统的设备管理器查看设备状态：

   请检查"VSC interface"设备状态、照相机设备"XVisio vSLAM"状态、"USB Composite Device"状态。如果状态异常请检查 USB线、Xvisio设备固件是否正常以及 Windows 主机 USB 状态是否满足要求，或者请联系 Xvisio FAE 人员寻求支持。
3. 启动 windows powershell 工具并导航到安装目录下 bin 目录，输入程序名称并回车:
   ./all_stream.exe

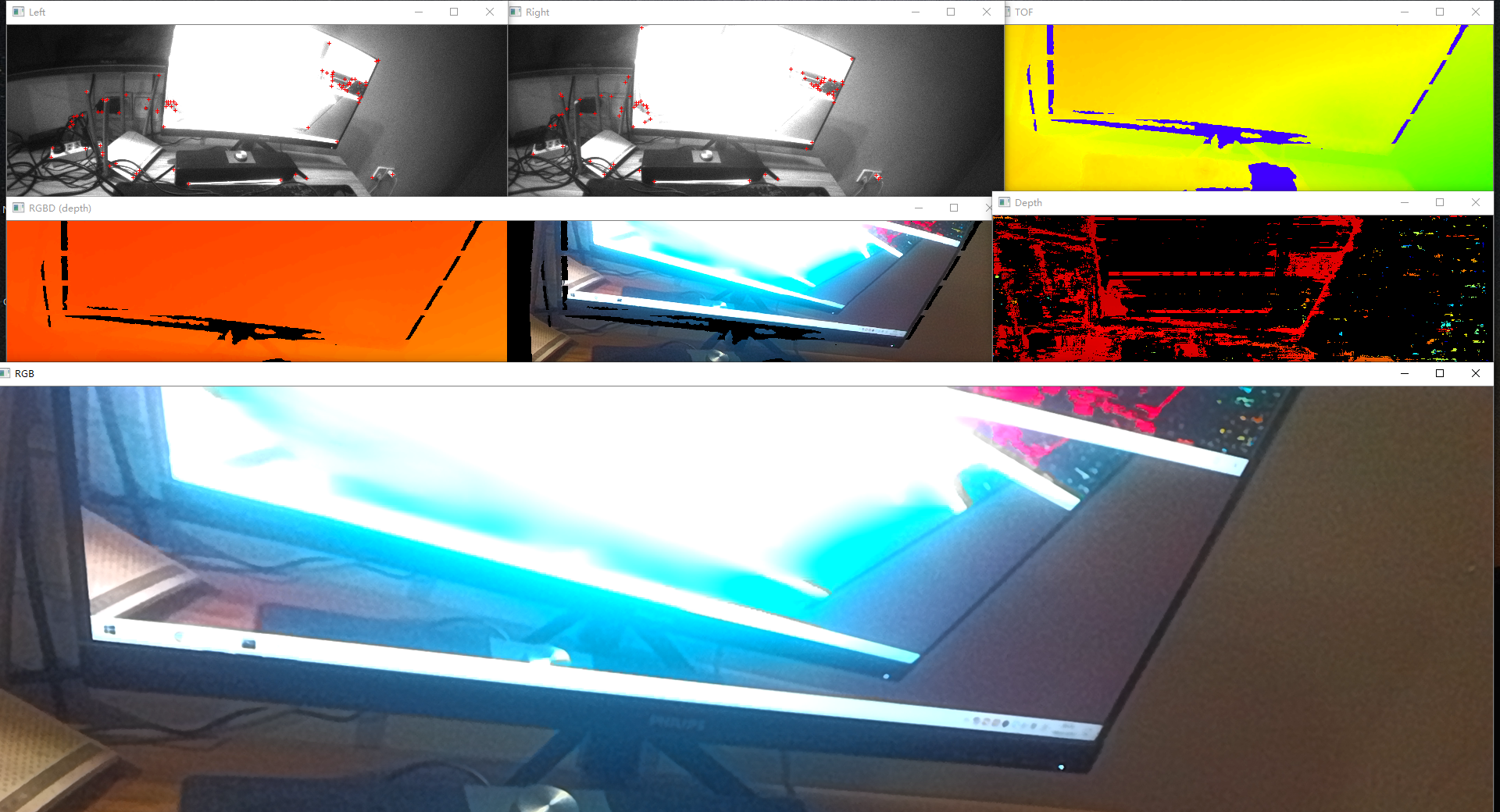

   打开成功后，会显示Xvisio 设备支持的所有功能画面。


3 代码介绍

3.1 目录

3.2 文件

3.3 代码解析和介绍

all_stream 文件 main(....) 函数为入口函数：

int main( int argc, char* argv[] ) try

enableDevMap控制all_stream需要启用的功能：

static std::map<std::string,int> enableDevMap;
enableDevMap["rgb"] = true;
enableDevMap["tof"]= true;
enableDevMap["fisheye"] = true;
enableDevMap["sgbm"] = true;
enableDevMap["slam"] = true;
enableDevMap["slam_edge"] = true;
enableDevMap["imu"] = true;
enableDevMap["eyetracking"] = true;
enableDevMap["sync"] = false;
enableDevMap["dewarp"] = true;
enableDevMap["VGA"] = true;
enableDevMap["720P"] = false;
enableDevMap["tof_mode"] = 3;//default lablize sf
enableDevMap["tof_point_cloud"] = false;
enableDevMap["log"]=true;
enableDevMap["ir"]=true;

可以通过调整运行时参数来设置设备描述信息，控制启动或关闭某项功能，详细描述见第4节( 字符控制描述):

if (argc >1 && *argv[1]!='\0') {
　　std::ifstream ifs( argv[1] );
　　if( !ifs.is_open() ){
　　　　std::cerr << "Failed to open: " << argv[1] << std::endl;
　　}
　　else
　　{
　　　　std::stringstream fbuf;
　　　　fbuf << ifs.rdbuf();
　　　　json = fbuf.str();
　　}
}

if (argc == 3)
{
　　std::string enableDevStr(argv[2]);
　　enableDevStr+=" ";
　　int index,index2;
　　while(true)
　　{
　　　　index = enableDevStr.find(' ');
　　　　if(index == std::string::npos)
　　　　{
　　　　 　break;
　　　　}
　　　　auto one = enableDevStr.substr(0,index);
　　　　index2 = one.find('':'');
　　　　auto key = one.substr(0,index2);
　　　　auto value = one.substr(index2+1,one.size()-index2-1)=="1"true:false;
　　　　enableDevStr = enableDevStr.substr(index+1);
　　　　std::cout<<key<<" : "<<value<<std::endl;
　　　　enableDevMap[key] = value;
　　}
}

使用样例:

./all_stream test.json "rgb:0 tof:1 tof_mode:3"

all_stream中的while循环来等待需要输入的控制指令，详细描述见第4节( 字符控制描述):

while(true)
{
　　if(res == xv::FisheyeCamerasEx::ResolutionMode::MEDIUM)
　　　　std::cerr << "ENTER 'f' to switch FE to HIGH res" << std::endl;
　　else
　　　　std::cerr << "ENTER 'f' to switch FE to MEDIUM res" << std::endl;
　　if(sgbm_ctl == true){
　　　　std::cerr << "ENTER 's' to stop SGBM to res" << std::endl;
　　　　std::cerr << "ENTER 'r' to modify SGBM resolution" << std::endl;
　　}
　　else{
　　　　std::cerr << "ENTER 's' to start SGBM to res" << std::endl;
　　}
　　std::cerr << "ENTER 'q' to exit" << std::endl;
　　std::cin >> getkey;
　　//getkey = std::cin.get();
　　if(getkey == "f")
　　{
　　　　res = (res == xv::FisheyeCamerasEx::ResolutionMode::MEDIUM)?(xv::FisheyeCamerasEx::ResolutionMode::HIGH):(xv::FisheyeCamerasEx::ResolutionMode::MEDIUM);
　　　　std::cout<<"device->fisheyeCameras())->setResolutionMode:"<<static_cast<int>(res)<<std::endl;
　　　　std::dynamic_pointer_cast<xv::FisheyeCamerasEx>(device->fisheyeCameras())->setResolutionMode(res);
　　}
　　else if(getkey == "s")
　　{
　　　　if(sgbm_ctl == false)
　　　　{
　　　　　　std::cout<<"device->sgbmCamera()->start(global_config)"<<static_cast<int>(res)<<std::endl;
　　　　　　device->sgbmCamera()->start(global_config);
　　　　}
　　　　else
　　　　{
　　　　　　std::cout<<"device->sgbmCamera()->stop()"<<static_cast<int>(res)<<std::endl;
　　　　　　device->sgbmCamera()->stop();
　　　　}
　　　　sgbm_ctl = !sgbm_ctl;
　　}
　　else if(getkey == "r")
　　{
　　　　sgbmres = (sgbmres == xv::SgbmCamera::Resolution::SGBM_640x480) ? 　　xv::SgbmCamera::Resolution::SGBM_1280x720 : 　　xv::SgbmCamera::Resolution::SGBM_640x480;
　　　　bool ret = device->sgbmCamera()->setSgbmResolution(sgbmres);
　　　　if(ret){
　　　　　　std::cout << "device->sgbmCamera()->setSgbmResolution: " << static_cast<int>(res)<<std::endl;
　　　　}else{
　　　　　　std::cout << "device->sgbmCamera()->setSgbmResolution failed"<<std::endl;
　　　　}
　　}
　　else if(getkey == "q")
　　{
　　　　break;
　　}
}

all_stream中的各个图像均是由OpenCV绘制，在代码中通过不同的重载函数raw_to_opencv处理不同的数据，从而绘制对应的图像。

通过OpenCV绘制Fisheye数据：

cv::Mat left;
cv::Mat right;
if (stereo) {
　　auto const& leftInput = stereo->images[0];
　　auto const& rightInput = stereo->images[1];
　　if( leftInput.data != nullptr ){
　　　　left = cv::Mat::zeros(leftInput.height, leftInput.width, CV_8UC1);
　　　　std::memcpy(left.data, leftInput.data.get(), static_cast<size_t>(left.rowsleft.cols));
　　}
　　if( rightInput.data != nullptr ){
　　　　right = cv::Mat::zeros(rightInput.height, rightInput.width, CV_8UC1);
　　　　std::memcpy(right.data, rightInput.data.get(), static_cast<size_t>(right.rowsright.cols));
　　}
} else {
　　left = cv::Mat::zeros(400, 640, CV_8UC1);
　　right = cv::Mat::zeros(400, 640, CV_8UC1);
}
cv::cvtColor(left, left, cv::COLOR_GRAY2BGR);
cv::cvtColor(right, right, cv::COLOR_GRAY2BGR);

根据特征点绘制线条：

if (keypoints) {
　　const int size = 2;
　　int s=0;
　　for(unsigned int i=0; idescriptors[s].size; i++ ){
　　　　auto p = keypoints->descriptors[s].keypoints.get() + i*2;
　　　　cv::Point pt(*p, (p+1));
　　　　cv::line(left, pt - cv::Point(size,0), pt + cv::Point(size,0), 　　　　cv::Scalar(0,0,255) );
　　　　cv::line(left, pt - cv::Point(0,size), pt + cv::Point(0,size), 　　cv::Scalar(0,0,255) );
　　}
　　s=1;
　　for(unsigned int i=0; idescriptors[s].size; i++ ){
　　　　auto p = keypoints->descriptors[s].keypoints.get() + i2;
　　　　cv::Point pt(*p, *(p+1));
　　　　cv::line(right, pt - cv::Point(size,0), pt + cv::Point(size,0), 　　　　cv::Scalar(0,0,255) );
　　　　cv::line(right, pt - cv::Point(0,size), pt + cv::Point(0,size), 　　　　cv::Scalar(0,0,255) );
　　}
}

4 字符控制描述

在all_stream启动时，可以通过设置运行时参数来设控制启动或关闭某项功能，具体描述如下：
